منظومات الماء الكلي هي تلك المنظومات التي
تحتوي على ملف و مروحة بالغرف ، و متصلة بدائرة أو بدائرتين للماء. و يتم إمداد
وسيط التبريد (ماء مثلج أو محلول ملحي) من مصدر بعيد ، و يدار (circulated
) خلال الملفات (coils
) بوحدة الملف و المروحة النهائية الموجودة داخل المكان المكيف. و تكون دوائر
الماء إما ثنائية المواسير (two-pipes ) ، ثلاثية المواسير(three-pipes ) ، أو رباعية المواسير (four-pipes ).
و تتكون دائرة الماء في هذه المنظومات من
مضخة و مواسير لنقل الماء إلى أسطح انتقال
الحرارة خلال كل مكان مكيف ، و يتم تبريد الماء إما في منظومة التبريد الأساسية
مباشرة (وحدة تثليج الماء) أو بالانتقال الحراري خلال مبادل حراري (الماء إلى
الماء) (water-to-water
) و يطلق على هذا الماء اسم الماء الثانوي لأنه يمر إلى الوحدات بالغرف لتبريد
الهواء.
و تنقسم منظومات الماء الرئيسية إلى
منظومات فرعية هي :-
1- منظومة ثنائية
المواسير
يشتق اسم
هذه المنظومات من منظومة توزيع الماء التي تقوم بإمداد الماء الثانوي إلى الوحدات
التأثيرية حيث تتكون من ماسورتين الأولى لإمداد الماء الساخن في الشتاء و البارد
في الصيف و الثانية لترجيع الماء. و إضافة إلى هذا الماء ، فإن الوحدات التأثيرية

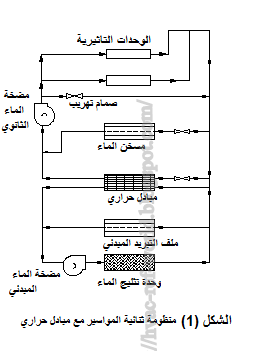

تستقبل الهواء من جهاز التكييف المركزي ، و يوضح الشكلان (1) ، (2) ترتيب لدائرتين من الماء الثانوي ملائمة لمنظومات ثنائية المواسير. و يوجد
في المنظومتين دائرة الماء المبدئي و دائرة الماء الثانوي ، و مضخات الإدارة ، حيث
يوضح الشكل أن كل الماء الثانوي
يتدفق خلال المبادل الحراري ، و تعمل دائرة الماء المبدئي المنفصلة على التحكم في
تنظيم درجة حرارته. و كانت منظومة ثنائية المواسير هي أول منظومة ماء تطورت و
استمرت بحيث استخدمت في أغلب المجالات الواسعة و من أهم مزايا هذه المنظومات هي :
أ-
تحتاج لشخص مشغل ذو كفاءة عالية لان إجراءات التغيير (changeover)
الموسمي مرهقة.
ب-
قدرتها في معالجة التغير الكبير للأحمال أو ضبط درجات حرارة الغرف أقل
من منظومة المواسير الثلاثية أو الرباعية.
ت-
تكاليف تشغيل منظومات ثنائية المواسير محتمل أن تكون أعلى من منظومات
رباعية المواسير.
2- منظومات ثلاثية
المواسير
تحتوي
منظومات ثلاثية المواسير على ثلاثة مواسير للماء متصلة بكل وحدة نهائية ، ماسورة إمداد
الماء البارد ، ماسورة إمداد الماء الساخن و ماسورة إرجاع الماء. و تنقسم هذه
المنظومات إلى نوعين ، منظومات الخلط النهائي و منظومات خلط الراجع (terminal mix and return mix
system ). و كلا النوعين يقوم بتوفير الماء البارد و الساخن الثانوي عند
الوحدات ، و على حسب نوع المنظومة يتم خلطهما إما قبل دخول الوحدة أو داخل الوحدة
وفقا لمتطلبات درجة الحرارة. و يوضح شكل (3) منظومة خلط الراجع التي تحتوي على المزايا التالية :
أ-
تمتلك منظومات ثلاثية المواسير أغلب مزايا منظومات المواسير الرباعية
بخصوص قدرتها على الاستجابة لتغيرات الحمل.
ب-
التكاليف الاولية لمنظومة خلط الراجع ذات ثلاثية المواسير أكبر من
تكاليف منظومة تأثيرية ثنائية المواسير.
ت-
تشغيل منظومات ثلاثية المواسير أكثر صعوبة من منظومات المواسير
الرباعية.
3- منظومات رباعية
المواسير
يشتق اسم
هذه المنظومات من المواسير الاربعة المتصلة بكل وحدة نهائية ، ماسورة إمداد الماء
البارد ، ماسورة ترجيع الماء البارد ، ماسورة إمداد الماء الساخن و ماسورة ترجيع
الماء الساخن. و تقوم هذه المنظومات بتعويض التغيرات في حمل التبريد و التسخين ،
وذلك بتوفير مصادر تسخين و تبريد مستقلة لوحدة الحجز مثل درجة الحرارة الثابتة
للهواء المبدئي ، الماء الثانوي المثلج ، و الماء الثانوي الساخن. و تجهز الوحدة
النهائية عادة بملفين مستقلين للماء الثانوي ، الأول للماء الساخن و الاخر للماء
البارد. و يوضح الشكلان (4) ، (5) ترتيب منظومة الماء لمنظومات رباعية
المواسير ، و في كلا الشكلين تستخدم مضخات الماء المنفصل و دوائر المواسير. و لكن
في الشكل (4) يتم تبريد الماء بواسطة
المبادل الحراري (ماء الى ماء). و قي شكل (5) تم استخدام صمام ثلاثي الممرات (Three-way valve ) للحفاظ على درجة حرارة الماء ثابتة.
